1. 漏電流檢測的重要性

在現代電力系統中，漏電流檢測是保障用電安全的核心環節。隨著城市化進程加速，電力網絡日益復雜化——高層建筑密集布線、工業設備高頻啟停、新能源設施并網運行等場景中，絕緣老化、環境潮濕等問題導致的漏電流隱患顯著增加。

漏電電流匯產生的危害有：當漏電電流通過人體流入大地時，可能造成人身傷害。漏電電流可能引發電氣設備長期漏電，導致絕緣進一步老化或損壞。進而引發人身和財產安全，持續的漏電電流可能引發設備過熱，甚至導致電氣火災。傳統漏電流檢測依賴斷電后串聯萬用表或拆線測量，不僅操作繁瑣、存在觸電風險，更難以實現帶電系統的實時監測。

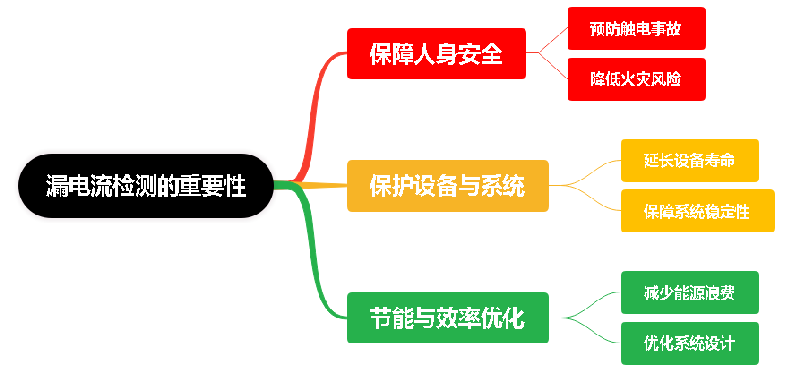

圖1：漏電流監測的重要性

 2. 什么是漏電電流？

漏電電流又叫剩余電流是指電力系統中流入設備的電流與流出設備的電流的差值，即：Ir=Iin?Iout。

通常，漏電電流用于表示設備或系統中的電流泄漏。當系統存在漏電、接地故障或絕緣損壞時，會出現漏電電流。

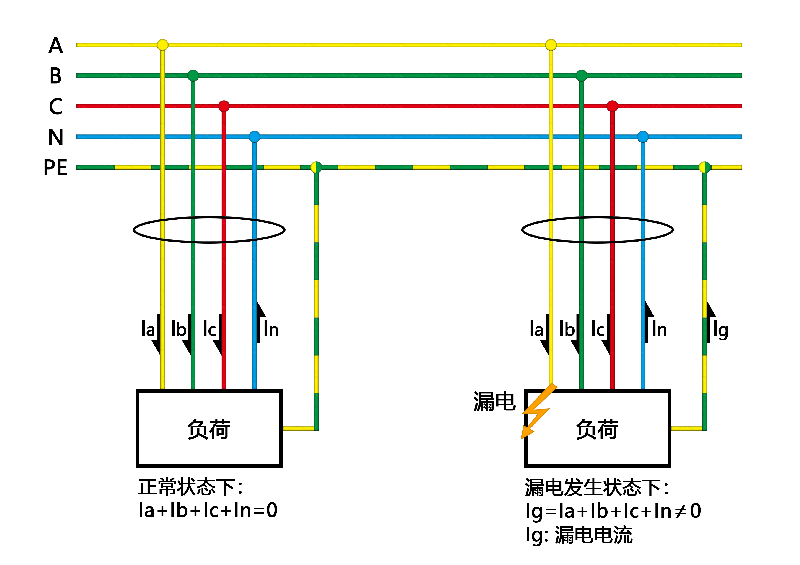

圖2：漏電流的成因

3. 漏電電流的產生原因

導致漏電現象的原因有：絕緣老化或破損，導線或設備的絕緣性能下降，導致部分電流泄漏至地面，形成漏電電流。漏電現象，當電氣設備接地不良或線路中存在導電物質時，電流會通過泄漏路徑流向地面，形成漏電電流。接地故障，設備發生接地短路時，大量電流通過故障點流入大地，形成明顯的漏電電流。

 4. 快速測量負載電流、漏電流、接地漏電流方法

傳統漏電流檢測依賴斷電后串聯萬用表或拆線測量，不僅操作繁瑣、存在觸電風險，更難以實現帶電系統的實時監測。尤其面對特殊環境（如地下配電室、密閉金屬管道或密集電纜橋架），常規檢測工具因空間限制或無法接觸導體而束手無策。

ETCR6640系列鉗形漏電流表的創新設計突破了這一瓶頸：其非接觸式測量特性可在不中斷供電的前提下，直接鉗住導線，通過電磁感應精準捕獲毫安級漏電流，大幅提升檢測效率與安全性。

ETCR6640系列鉗形漏電流表用獨特的CT技術及數字集成技術，具有體積小，精度高，功能完善的特點。其磁芯采用坡莫合金制造，并采用磁性屏蔽技術，幾乎不受外界電磁場的影響，確保了常年無間斷測量的高精度、高穩定性、高可靠性，其中ETCR6670、ETCR6680鉗口尺寸較大，適合粗大電纜線的測量。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。

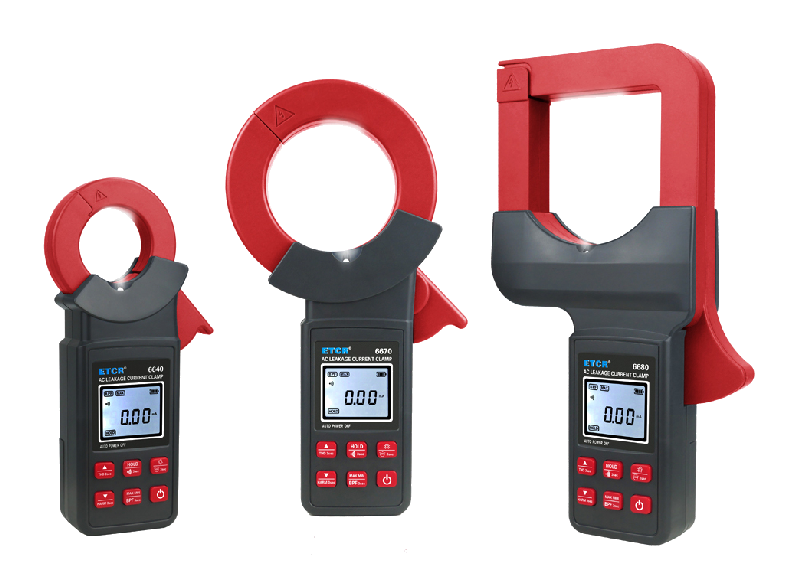

圖3：ETCR6640系列鉗形漏電流表

 ETCR6640系列鉗形漏電流表型號類別

 5. ETCR6640系列鉗形漏電流表產品特點;

1） 真有效值測量、濾波功能、最大值/最小值/平均值、諧波、畸變率等測試功能。

2）  寬頻率，可測試40Hz～1kHz頻率范圍的電流，是電工安全檢測的必備工具。

3） 雙層屏蔽技術，精度高，抗干擾能力強，分辨力達10uA。

4） 藍牙上位機通訊功能。

5） 內置大容量鋰電池。

6） 數據存儲功能。

7） 手電筒功能。

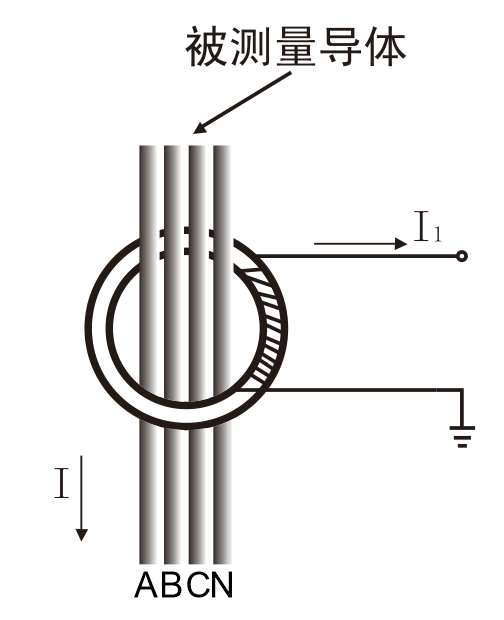

6. 漏電流測量原理

被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。

I=n*I1（其中：n為副邊與原邊線圈的變流比）。

    通過互感器測量被測線路的三相四線電流矢量和，經過采樣放大后進行采集計算出相應的漏電流大小，從而判斷線路是否漏電。

圖4：漏電流測量原理

 7. 案例情況

該某商業綜合體的配電室近期頻繁出現線路過熱和漏電報警問題，運維團隊需在不影響商戶用電的前提下，快速排查配電柜的漏電流及接地漏電流，定位故障點。傳統方法需斷電檢測，影響正常運營。

該配電室目前由多個配電柜組成。因此，將對現場的各個配電柜線路的漏電流、接地漏電流逐一進行測量排查。通過現場勘察及理論驗證分析，決定采用ETCR6400鉗形漏電流表進行測試，運維人員無需停電即可完成高效精準的帶電檢測，保障供電連續性，測量方案如下：

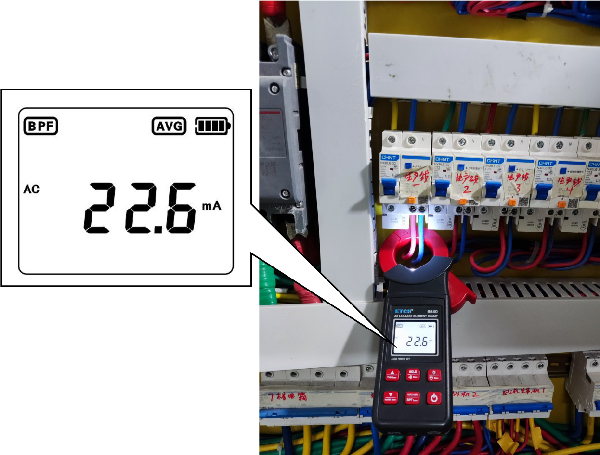

1） 單相二線漏電流測量，對于單相負載同時鉗住一根火線與一根零線測量。

圖5：?jiǎn)蜗喽€漏電流測量

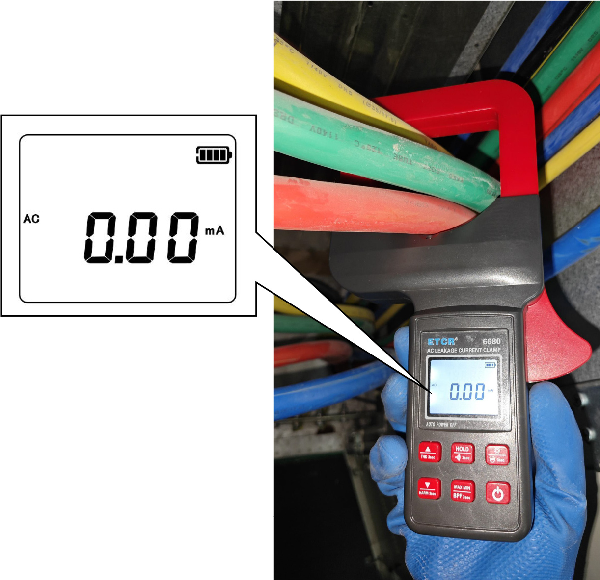

2） 三相三線漏電流測量，對于三相負載同時鉗住三個火線測量。

圖6：三相三線漏電流測量

3） 三相四線漏電流測量，對于三相四線負載同時鉗住三根火線和一個零線測量。

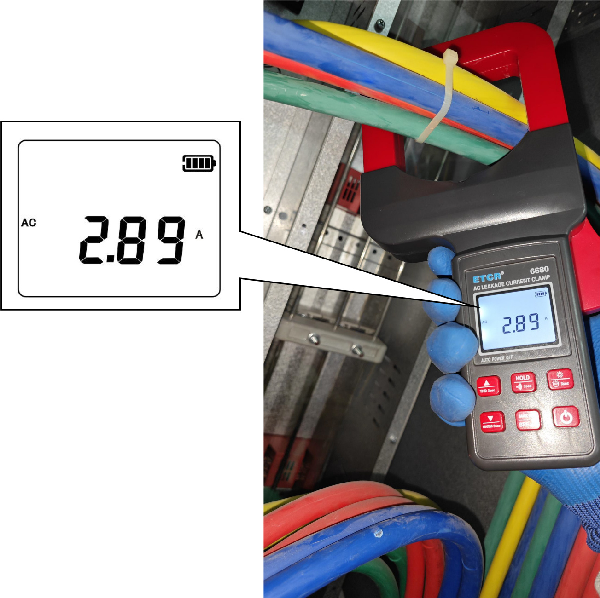

圖7：三相四線漏電流測量

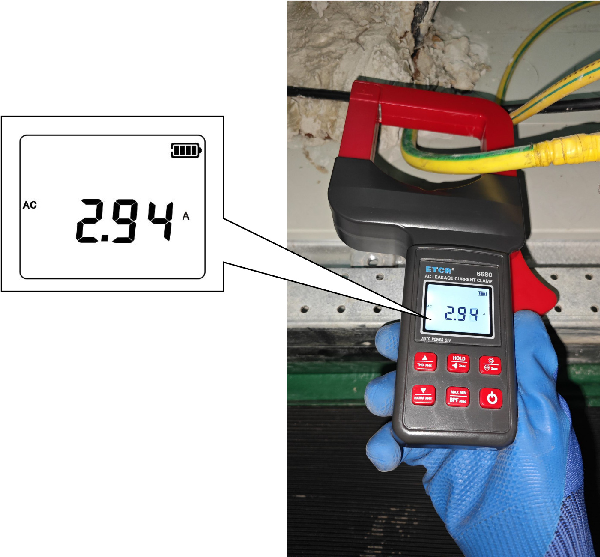

 4） 接地線漏電流測量，鉗住接地線測量。

圖8：接地線漏電流測量

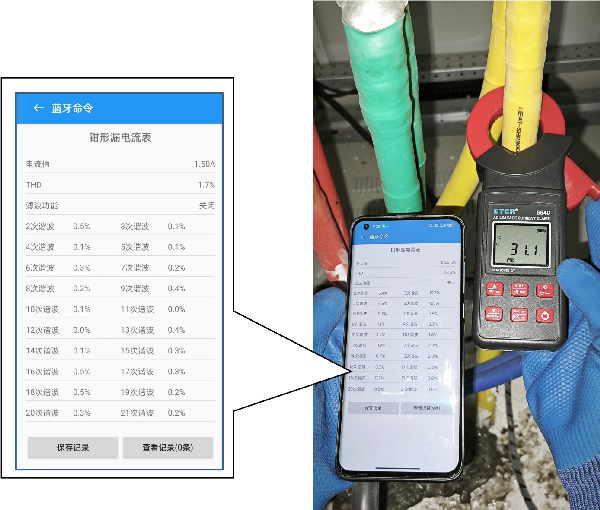

 5） 藍牙通訊功能，長按HOLD鍵3sec：開啟藍牙通訊，連接手機APP對測量數據進行保存。

圖9：鉗表藍牙APP通訊

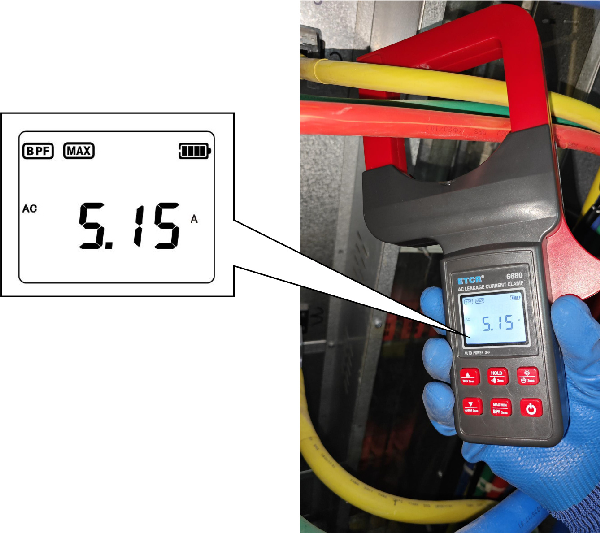

 6） 濾波功能，長按BPF鍵3sec：開啟濾波測量模式，減少諧波干擾。

圖10：濾波功能

 8. 案例總結

最終經過一段時間帶電檢測，運維人員利用ETCR6640系列鉗形漏電流表，精準鎖定A1配電柜線路存在單相二線漏電流22.6mA（如圖5所示）、A3配電柜線路存在三相四線漏電流2.89A（如圖7所示）、B2配電柜存在接地線漏電流2.94A（如圖8所示），其測量數據完全規避了商業綜合體密集電磁環境的干擾。經運維人員判斷確認系大功率劣質電器長期運行導致的絕緣層碳化漏電。團隊立即采取臨時分流措施并通知商戶整改，成功消除過熱隱患。

該案例現已成為商業綜合體預防性維護的標準流程，據統計采用此方案后同類故障排查時間縮短70%，年度運維成本降低45%，真正實現了電氣安全與經濟效益的雙重保障。
