產品簡介

ETCR3100C接地電阻/土壤電阻率測試儀又稱數字接地電阻測試儀、地樁式接地電阻儀、土壤電阻率測試儀、二三四線接地電阻測試儀，用于接地電阻、土壤電阻率、接地電壓測量，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響最小化，提供更加準確的接地電阻值，廣泛應用于電力、電信、氣象、建筑、防雷及工業電氣設備等行業。

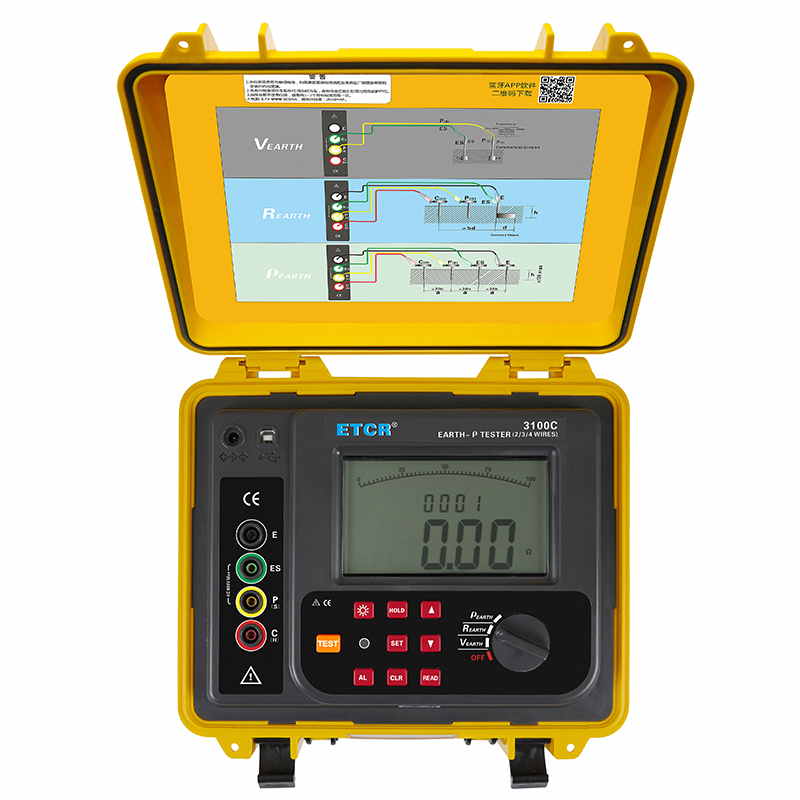

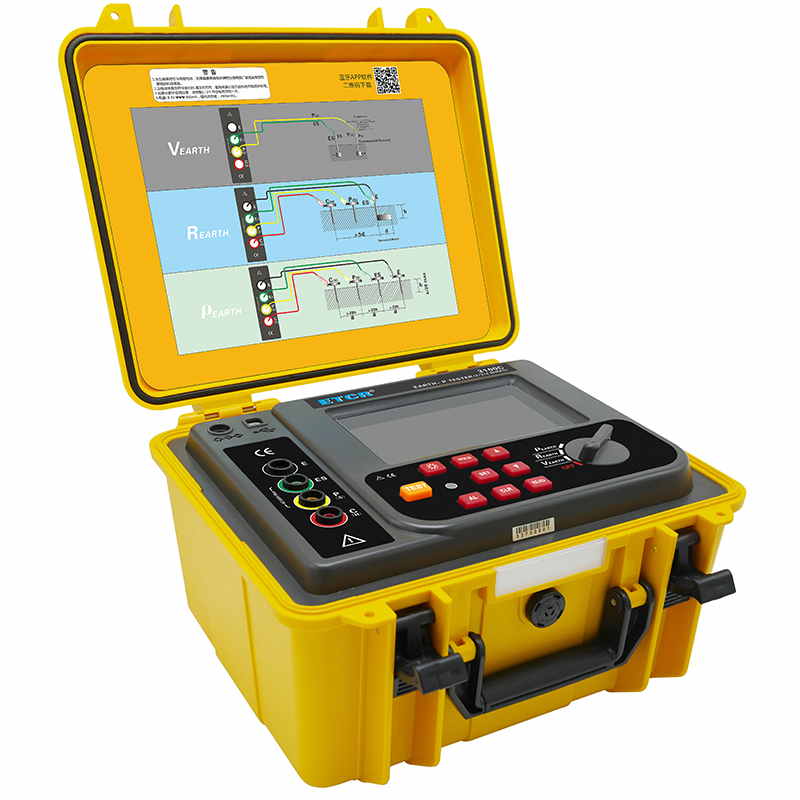

ETCR3100C接地電阻/土壤電阻率測試儀由主機、數據上傳軟件、測試線、輔助接地棒、通訊線等組成。儀表外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用，儀表還配有大容量可充電鋰電池組，特別適合在戶外工地使用。主機超大LCD顯示，白屏背光，棒圖指示，一目了然。藍牙通訊功能，數據存儲功能存儲300組數據，通過USB接口數據上傳軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，具有歷史數據讀取、查閱、保存、報表、打印等功能。

產品特點
1、二三四線法接地電阻測量，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。
2、主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
3、報警功能，可設置報警閾值。
4、存儲功能，數據存儲300組。
5、USB通訊接口，數據上傳功能。
6、藍牙通訊功能。

技術參數

1、基準條件下基本誤差及性能指標

測量功能	測量范圍	精度	分辨力
接地電阻(R)	0.00Ω～30.00Ω	±2%rdg±3dgt	0.01Ω
	30.0Ω～300.0Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±4%rdg±3dgt	10Ω
土壤電阻率(ρ)	0.00Ωm～99.99Ωm	(ρ=2πaRa:1 m～100m；π=3.14)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
土壤電阻率(ρ)	10.00kΩm～99.99kΩm	(ρ=2πaRa:1 m～100m；π=3.14)	10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9999kΩm		1kΩm
接地電壓	AC 0.0～600V	±2%rdg±3dgt	0.1V

2、一般規格

規格名稱	規格參數
電源	DC 7.4V 2600mAh 可充鋰電池，電池充滿約8.4V
背光	可控白屏背光，適合昏暗場所使用
顯示模式	4位超大LCD顯示，白屏背光
測量指示	測量中LED閃爍，LCD倒計數,進度棒圖指示
LCD顯示域	124mm×67mm
量程	接地電阻：0.00Ω～30.00kΩ
	土壤電阻率：0.00Ωm～9999kΩm
	接地電壓：0V～600V
測量方式	精密4線、3線法測量、簡易2線測量接地電阻
測量方法	接地電阻：額定電流變極法，測量電流20mA Max 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間）
測試頻率	128Hz/111Hz/105Hz/94Hz(AFC)
測試電流	＞20mA（正弦波）
開路測試電壓	AC 40V max
測試電壓波形	正弦波
電極間距范圍	可設定1m～100m
換檔	接地電阻：0.00Ω～30.00kΩ全自動換檔
換檔	土壤電阻率：0.00Ωm～9999kΩm全自動換檔
標準測試線	4條：紅色20m，黑色20m，黃色10m，綠色10m各1條
簡易測試線	2條：紅色1.6m，黑色1.6m各1條
輔助接地棒	4根：φ9mm×230mm（約935g）
測量時間	對地電壓：約3次/秒
測量時間	接地電阻、土壤電阻率：約15秒/次
測量次數	5000次以上(短路測試，測1次，停30秒再測)
線路電壓	AC 600V以下測量
通訊接口	具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印
通訊線	USB通訊線1條，長1.5m
數據存儲	300組，顯示“FULL”符號表示存儲已滿
數據保持	保持?jǐn)?shù)據時“HOLD”符號指示
數據查閱	查閱數據時“READ”符號指示
溢出顯示	超量程溢出時“OL”符號指示
干擾測試	自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
輔助接地測試	具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
報警功能	測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示
報警臨界值設置范圍	電阻：0Ω～9999Ω，電壓：0.0V～600.0V
自動關機	開機后10分鐘，自動關機
電池電壓	當電池電壓降到約DC 7.2V±0.1V時，電池電壓低符號顯示，提醒儀表需進行充電
工作電流	待機: 約20mA(背光關閉)
	開機開背光：約45mA(背光關閉25mA)
	測量：約100mA(背光關閉)
儀表尺寸	高寬厚：280mm×260mm×160mm
質 量	儀表：約2306g(含電池)
質 量	總質量：約6.3kg（含附件）
過載保護	測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒
防護等級	IP65（合蓋時）
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；IEC61010-031；IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)；JJG 366-2004。
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-20℃～60℃；70%RH以下

型號對比

產品圖片	產品型號名稱	電阻量程	電阻率量程	電壓量程	報警功能	存儲功能	保護功能
	ETCR3000數字式接地電阻表	0.01Ω～2000Ω	——	AC 0V～600V	可設置報警閾值	300組	——
	ETCR3000B接地電阻/土壤電阻率測試儀	0.00Ω～30.00kΩ	0.00Ωm~9999kΩm	AC 0V～600V	可設置報警閾值	300組	——
	ETCR3000C數字式接地電阻測試儀	0.01Ω～2000Ω	——	AC 0V～600V	可設置報警閾值	400組	——
	ETCR3040數字式接地電阻測試儀	0.10Ω～2000Ω	——	0V～300V AC/DC	輔助樁、交直流電壓報警	——	各端口間AC 280V/3秒
	ETCR3040B接地電阻/土壤電阻率測試儀	0.00Ω～30.00kΩ	0.00Ωm～9999kΩm	DC/AC 0V～600V	輔助樁、交直流電壓報警	——	——
	ETCR3100C接地電阻/土壤電阻率測試儀	0.00Ω～30.00kΩ	0.00Ωm~9999kΩm	AC 0V～600V	可設置報警閾值	300組	——
