產品簡介

ETCR3520C高壓絕緣電阻測試儀又稱高壓兆歐表、高壓絕緣電阻表，儀表擁有完善的各種絕緣電阻指標測試功能、自設測試電壓功能、良好的抗干擾能力，在變電站等有強感應電環境下、以及在分布電容較大的使用場景下具有明顯優勢。儀表采用真彩觸摸屏，所有測試數據及電池電量同屏顯示一目了然，旋鈕開關和按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法，有效指引用戶操作儀表。產品適用于大容量、高壓、強感應電環境下電氣設備、輸電線路等大型設備的絕緣電阻測試。是電力、電信、氣象、機房、油田、機電安裝和維修以及工礦企業供電部門常用而必不可少的儀表。

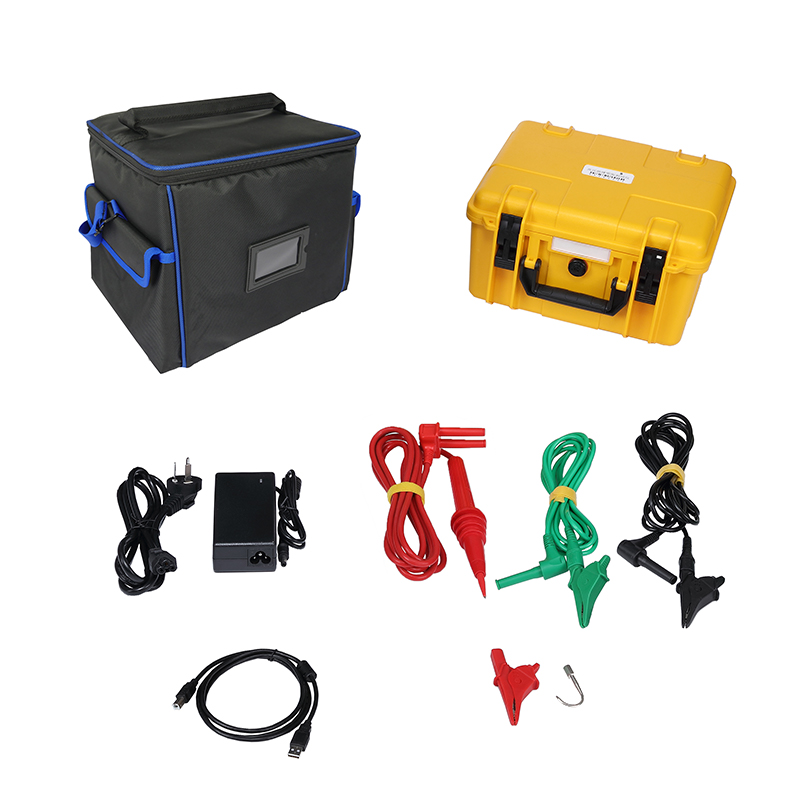

儀表的測試計時器自動記錄測試時間、存儲含有日期時間的測試結果，觸摸屏可以非常方便的查閱記錄的歷史數據，完全隔離的USB接口和藍牙通信可將測試數據安全的上傳到PC機或手機，供用戶進行數據分析。儀表配置帶有雙層絕緣及屏蔽層的測試線，高壓棒配有可更換的鱷魚夾及鉤子，可適應各種測試場所。儀表采用堅固的雙層外殼結構，儀表外箱防護等級IP65，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀表。
產品特點
1、5寸觸摸彩屏，測試數據同屏顯示，測試操作及查詢歷史記錄非常方便。
2、8檔輸出額定電壓50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV。寬量程0.005MΩ～30TΩ。最大短路電流：7mA。
3、輸出功率大，抗干擾能力強，在分布電容較大的場景下（如長電纜線），以及強電磁干擾環境下(如變電站)，具有穩定的測試能力。
4、完善的測量指標：絕緣電阻(IR)、極化指數(PI)、吸收比(DAR)、步進（STEP）、斜坡（RAMP）、介質放電指數(DD)、分布電容(CAP)、交直流電壓（V）。
5、自設測量模式：可選擇PI、DAR、DD計算公式，為用戶提供多種選擇。
6、自設電壓模式（VS）:可自由設定測試電壓及測試時長，方便特殊場景需要。
7、電壓監視器：自動監測被測物帶電電壓。電壓超過36V自動禁止測試有效保護儀表和操作人員。
8、電流監視器：自動顯示測試回路的電流。
9、溫度監視器：自動顯示儀表箱內的溫濕度。
10、自動放電功能，測試后自動快速釋放被測物的充電電荷，無需外加放電回路。
11、大容量充電鋰電池組14.8V 6400mAh，保障長時間測試工作。
12、大容量測試記錄存儲器，測試記錄可在本儀器直接瀏覽分析?？勺詣哟鎯哂袦y試日期、測試計時的實時測試數據共1000組。
13、USB通信上傳功能，記錄數據可上傳電腦進行存儲數據統計分析。
14、藍牙通信功能，可將測試結果上傳到手機。
15、雙層外殼結構，堅固耐用，防護等級IP65（合上蓋子時）。

技術參數

1、量程及準確度

輸出電壓	絕緣電阻測量范圍	測量精度	備注
50V	0.005MΩ～10.0GΩ	±5%rdg±3dgt
50V	10.0GΩ～100GΩ	±10%rdg±3dgt
250V	0.05MΩ～50.0GΩ	±5%rdg±3dgt
250V	50.0GΩ～500GΩ	±10%rdg±3dgt
500V	0.10MΩ～100GΩ	±5%rdg±3dgt
500V	100GΩ～1.00TΩ	±10%rdg±3dgt
1kV	0.50MΩ～200GΩ	±5%rdg±3dgt
1kV	200GΩ～2.00TΩ	±10%rdg±3dgt
2.5kV	1.00MΩ～1.00TΩ	±5%rdg±3dgt
2.5kV	1.00TΩ～5.00TΩ	±10%rdg±3dgt
5kV	2.00MΩ～2.00TΩ	±5%rdg±3dgt
5kV	2.00TΩ～10.0TΩ	±10%rdg±3dgt
10kV	5.00MΩ～4.00TΩ	±5%rdg±3dgt
10kV	4.00TΩ～20.0TΩ	±10%rdg±3dgt
15kV	10.0MΩ～6.00TΩ	±5%rdg±3dgt
15kV	6.00TΩ～30.0TΩ	±10%rdg±3dgt

2、技術規格

規格名稱	規格參數
電源	可充電鋰電池6400mAh 14.8V
顯示模式	5英寸TFT彩色觸摸屏
絕緣電阻量程	0.005MΩ～30.0TΩ
輸出電壓檔位	50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV
輸出電壓精度	（5%～10%）±10V
電壓測量量程	范圍：DC:0V～1000V；范圍：AC:0V～700V；
電壓測量精度	精度±5%rdg±3V
電容測量量程	范圍：10nF～200uF；
電容測量精度	精度±10%rdg±10nF
實時電流示數	顯示測試電流值，電流顯示范圍：0.001nA～7.5mA
短路電流	7mA MAX
實時電壓示數	實時監測測試端子電壓，非測試狀態下電壓大于36V時禁止測試，以保護儀表及操作人員安全。
測試計時器	自動記錄測試時長，計時范圍：0s～9999s
測試時間	選擇DAR、PI、DD測試選項后，在測得結果后立即停止測試；在自定義測試模式時，可自行設定測試時長；常規測試模式不限定測試時間，測試人員可手動終止測試。
自設測試時間	10秒～3600秒
自設輸出電壓	40V～15kV
極化指數（PI）	有
吸收比（DAR）	有
步進（STEP）	有
斜坡（RAMP）	有
介質放電（DD）	有
存儲功能	自動存儲測試數據，可在本機顯示、回放保存的測試記錄。
USB通信	有，可通過USB線將測試記錄轉儲到PC中。
藍牙通信	有，可連接安卓手機或其他具有藍牙通信功能的裝置。
電池電量顯示	有電池電量顯示，電池電壓低時提醒及時充電
自動關機功能	開機15分鐘后自動關機
儀表尺寸	約280mm×260mm×160mm
儀表質量	儀表質量：約3517g (含電池)；總質量：約5.7kg（含附件）
保護等級	合上蓋子IP65，打開蓋子IP40
絕緣電阻	50MΩ（1000V）（測試線路與外殼間）
耐壓	AC 3kV 50Hz 1min（測試線路與外殼間）
適合安規	IEC61010-1，IEC61326-1
工作環境	-20℃～50℃；80%RH
存儲環境	-25℃～65℃；80%RH

型號對比

產品圖片	產品型號名稱	輸出額定電壓	絕緣電阻量程	短路電流	電壓量程
	ETCR3500高壓絕緣電阻測試儀	50V、250V、500V、1kV、2.5V、5kV	0.005MΩ～5TΩ	5mA MAX	DC:0V～1000V；AC:0V～700V
	ETCR3500B高壓絕緣電阻測試儀	50V、250V、500V、1kV、2.5V、5kV、10kV	0.005MΩ～10TΩ	5mA MAX	DC:0V～1000V；AC:0V～700V
	ETCR3520高壓絕緣電阻測試儀	50V、250V、500V、1kV、2.5V、5kV	0.005MΩ～10TΩ	7mA MAX	DC:0V～1000V；AC:0V～700V
	ETCR3520B高壓絕緣電阻測試儀	50V、250V、500V、1kV、2.5V、5kV、10kV	0.005MΩ～20TΩ	7mA MAX	DC:0V～1000V；AC:0V～700V
	ETCR3520C高壓絕緣電阻測試儀	50V、250V、500V、1kV、2.5V、5kV、10kV、15kV	0.005MΩ～30TΩ	7mA MAX	DC:0V～1000V；AC:0V～700V
